模體參照標準：符合JJF 2151-2024《醫用磁共振成像系統校準規范》的要求

產品介紹與結構
A.1. 模體簡介本實用新型是有關于一種基于光纖測溫原理的“量熱法”SAR值測量裝置，由“量熱法”SAR值測量的模體和光纖測溫裝置組成。
模體橫截面為橢圓，其上部設有平臺，平臺與橢圓的短軸外徑相切，平臺上有設有注水口，模體內填充與人體軀干組織平均電磁學特性參數一
致的溶液。本實用新型模體整體體積、質量小，方便運輸，無需測量等效負載，無需拆卸外殼能直接測量SAR值；能實時監測模體內溶液、
MRI掃描間和MRI掃描腔的溫度變化，并能記錄和導出溫度監測數據，具有普遍適用性。
2. 模體特征
特征在于：由“量熱法”SAR值測量的模體和光纖測溫裝置組成。模體采用亞克力材料制成，模體橫截面為橢圓，模體的上部設有
貫穿模體的平臺，平臺與橢圓的短軸外徑相切，平臺上有設有間距相等 3個注水口且均勻排布模體的中軸線上。
光纖測溫裝置由多個光纖測溫探頭、測溫裝置主機和內置測溫軟件的計算機組成，計算機通過電腦串口與測溫裝置主機進行通信。模體還包括兩種蓋子，一種為普通密封蓋，另一種蓋子中間設有通孔，用于插入光纖測溫探頭；模體運輸過程中使用普通密封蓋密封，SAR值測量時換成帶孔蓋。

單位：mm

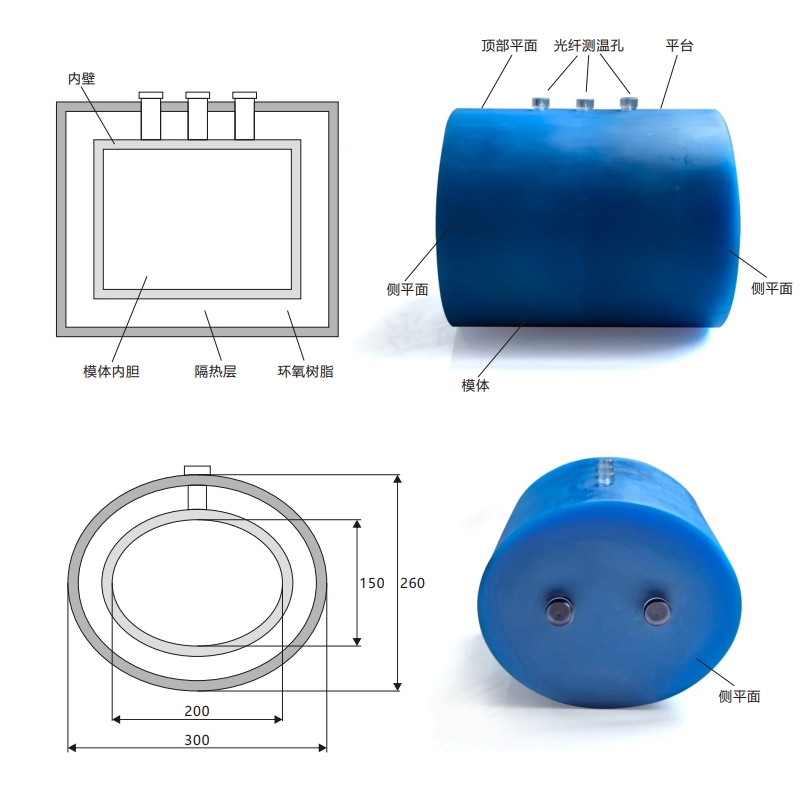

圖A. 2 量熱法SAR值測量

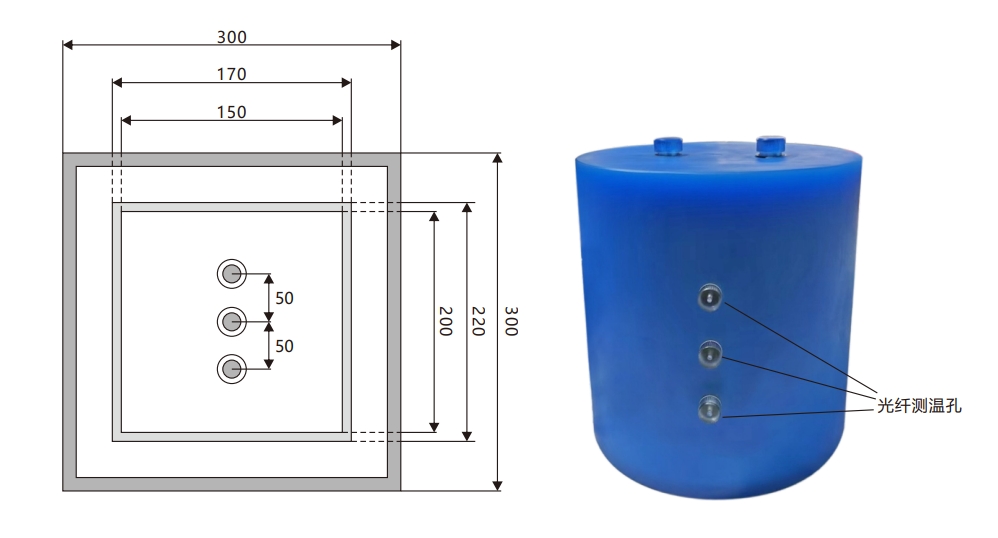

模體結構圖A.3.

模體外側模體外側使用保溫外殼包裹，由厚度為30mm的保溫材料和10mm環氧樹脂制成。保溫外殼整體形狀與模體相同，長
軸為300mm，短軸為260mm，總長度為300mm；頂部和底部外側面均為平面，頂部平面寬度為100mm，頂部平面有3個通孔與模體注水口
一一對應。保溫外殼內部橫截面與模體保持一致，保溫外殼兩個側平面和頂部平面均不可拆卸。

單位：mm
